کلینیک پوست درمیسبازگشت به فهرست پروژه ها

  • روند طراحی:


    چالش این پروژه ، تبدیل یک واحد مسکونی دو خوابه ، به یک مطب برای کلینیک پوست بود به طوری که چهار فضای متفاوت داشته باشد

    اتاقی برای دستگاه لیزر ، اتاقی برای کارهای پوست و زیبایی ، اتاقی برای انجام تزریقات تخصصی و همچنین اتاق اصلی پزشک

    در ابتدا ، سعی شد که کمترین تغییرات در وضع موجود پدید اید . از اشپز خانه و توالث موجود استفاده شود و همچنین دو تا از اتاق ها .

    اما برای سالن انتظار ، فضای منشی و دو اتاق لیزر و اتاق کارهای پوست ، نیاز به طراحی مناسب بود . به طوری که سالن موجود باید به همه این فضا ها تبدیل میشد .

    مسلئه بعدی ، نحوه برخورد با هندسه غیر گونیا دیوار های وضع موجود بود . که عملا فرم ها را به سمت استفاده از قوس و منحنی هدایت کرد


    برای استفاده مناسب از گوشه ها و عدم وجود صندلی ها در کنج ، فضای انتظار با پلانی به شکل بیضی طراحی شد . از انجا که کارفرما ، علاقه به استفاده از گلها و گیاهان در فضای داخلی کلینیک داشت ، فضاهای بلا استفاده در گوشه های نشیمن ، به گیاهان تخصیص داده شدند


    درب ورود به اشپزخانه ، از مقابل ورودی حذف و به کنار میز منشی منتقل شد و در مقابل ورودی ، با استفاده از یک دیوار منحنی ، فضا سازی مناسب انجام شد به طوری که ترکیب بندی فضای داخلی ، ترکیبی بود از فرم های سفید رنگ منحنی و فرم های چوبی

    170 apartment


  • dermis clinic , before renovation

    وضعیت اولیه ، پیش از طراحی

  • dermis clinic , before renovation

    وضعیت اولیه ، پیش از طراحی

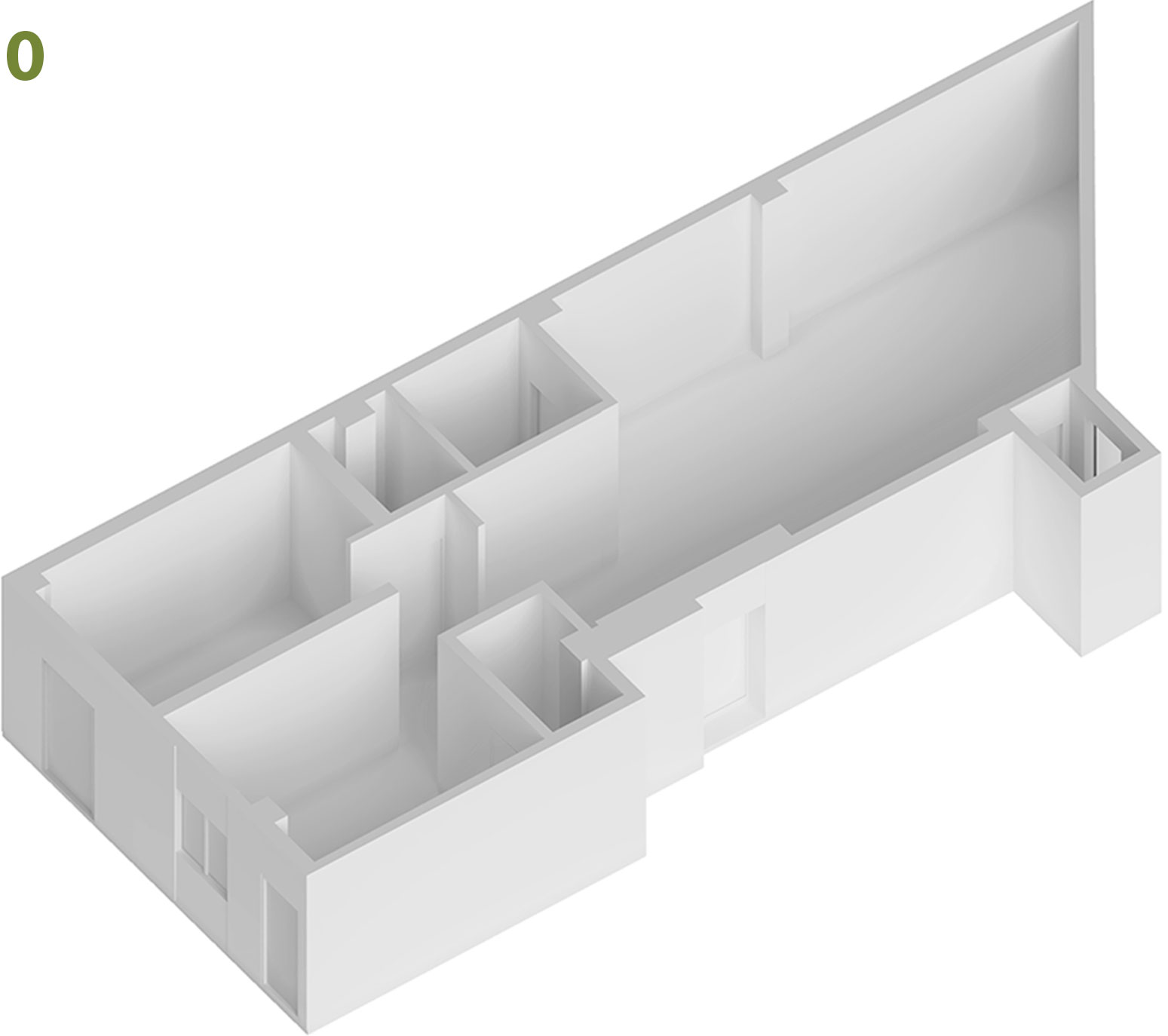

  • diagram 0

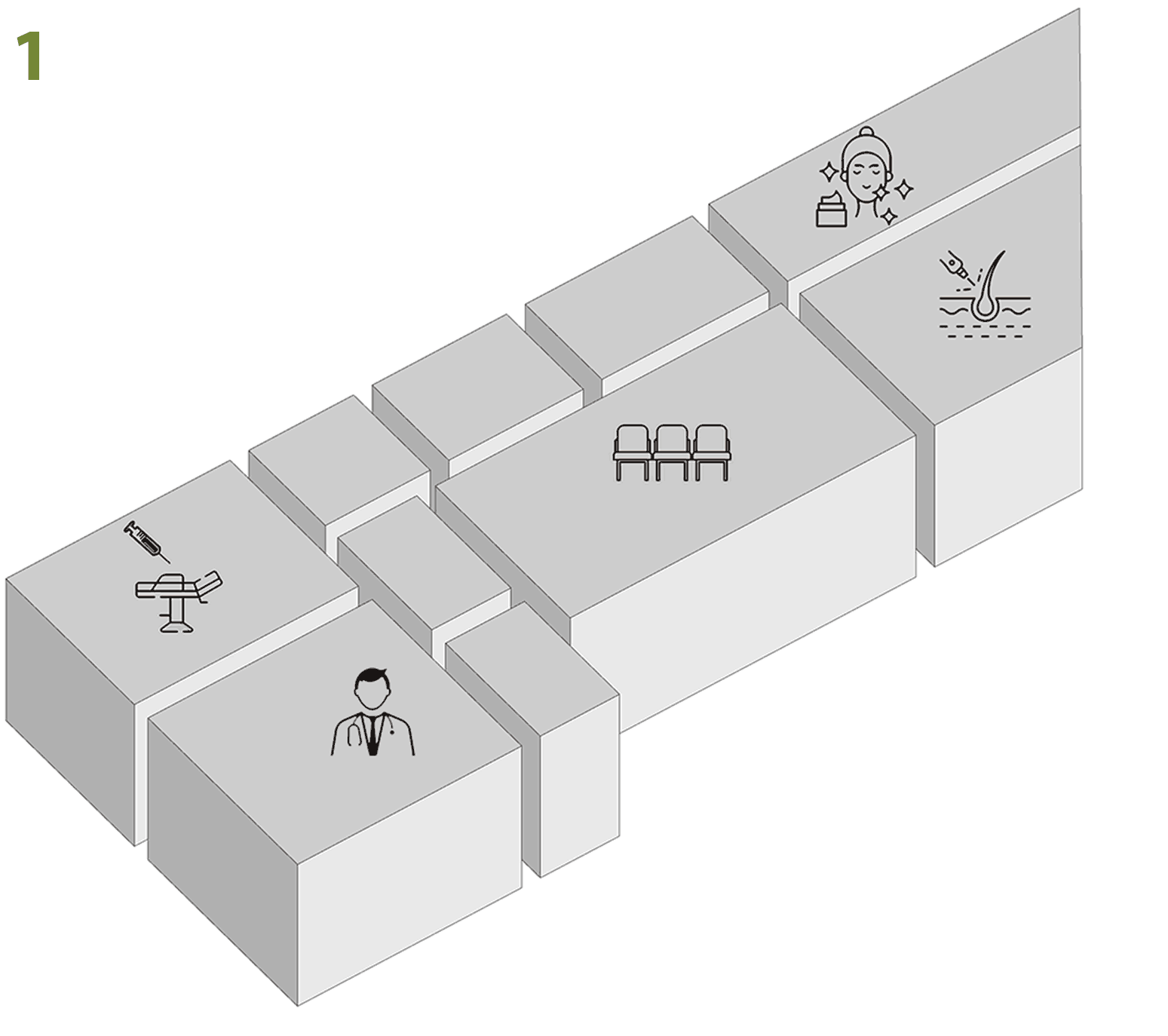

    diagram 1



    مرحله اول جانمایی فضاها در وضعیت موجود

    چهار فضای درمانی، فضا انتظار (لابی) و منشی مورد نیاز بود.
    امکان تغییر و جابجایی سرویس ها و آبدارخانه را نداشتیم.

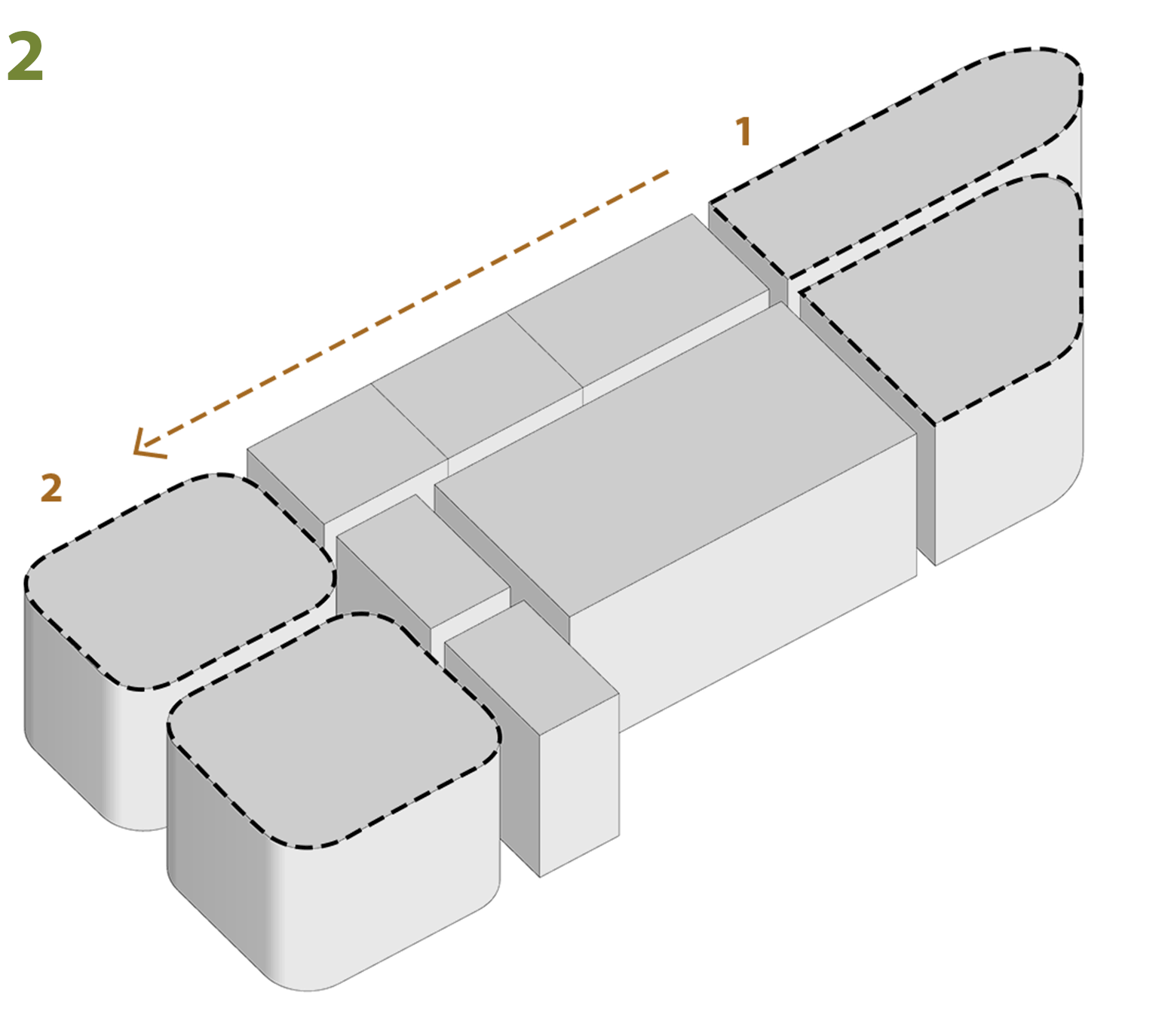

  • diagram 2


    مرحله دوم تبیین ساختارفضا با فرم های منحنی

    در زاویه کنج دیوارها از هندسه ای باخطوط منحنی استفاده کردیم.
    و برای وحدت و یکپارچگی فضا، آن را به دیگر اتاقهای درمانی نیز تعمیم دادیم


    diagram 3


    مرحله سوم کوتاه کردن جداره ی جدا کننده فضاها

    فضای انتظار(لابی) نیاز به نور طبیعی داشت.
    لاقل در هنگام قطع شدن برق همه جا تاریک نشود

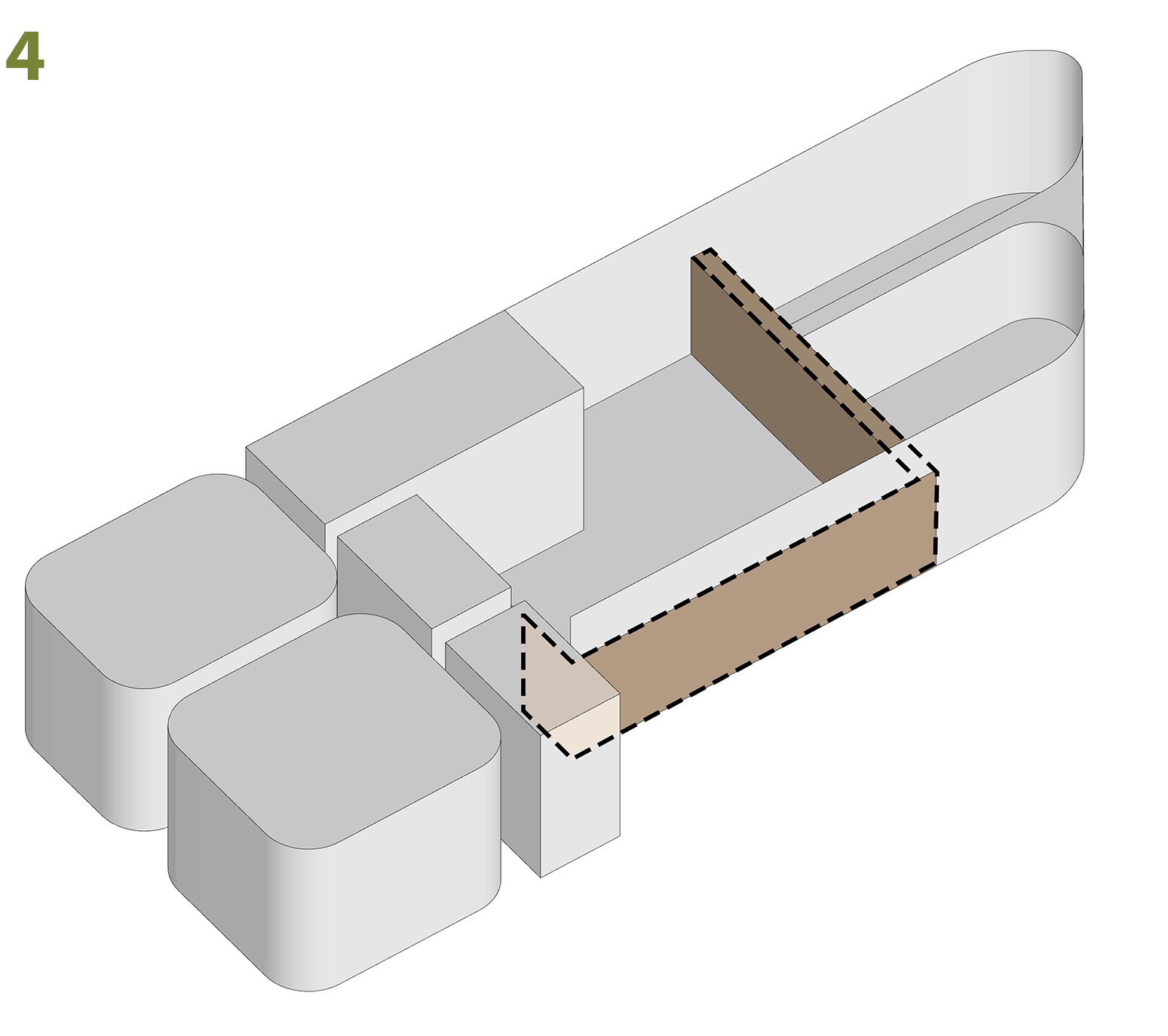

  • diagram 4


    مرحله چهارم تعریف یک آبژه با فرمی متفاوت

    دیواره ی فضای انتظار (لابی) را به عنوانیک عنصر بصریواحد دیدیم،
    بارنگ و متریالی متفاوت.

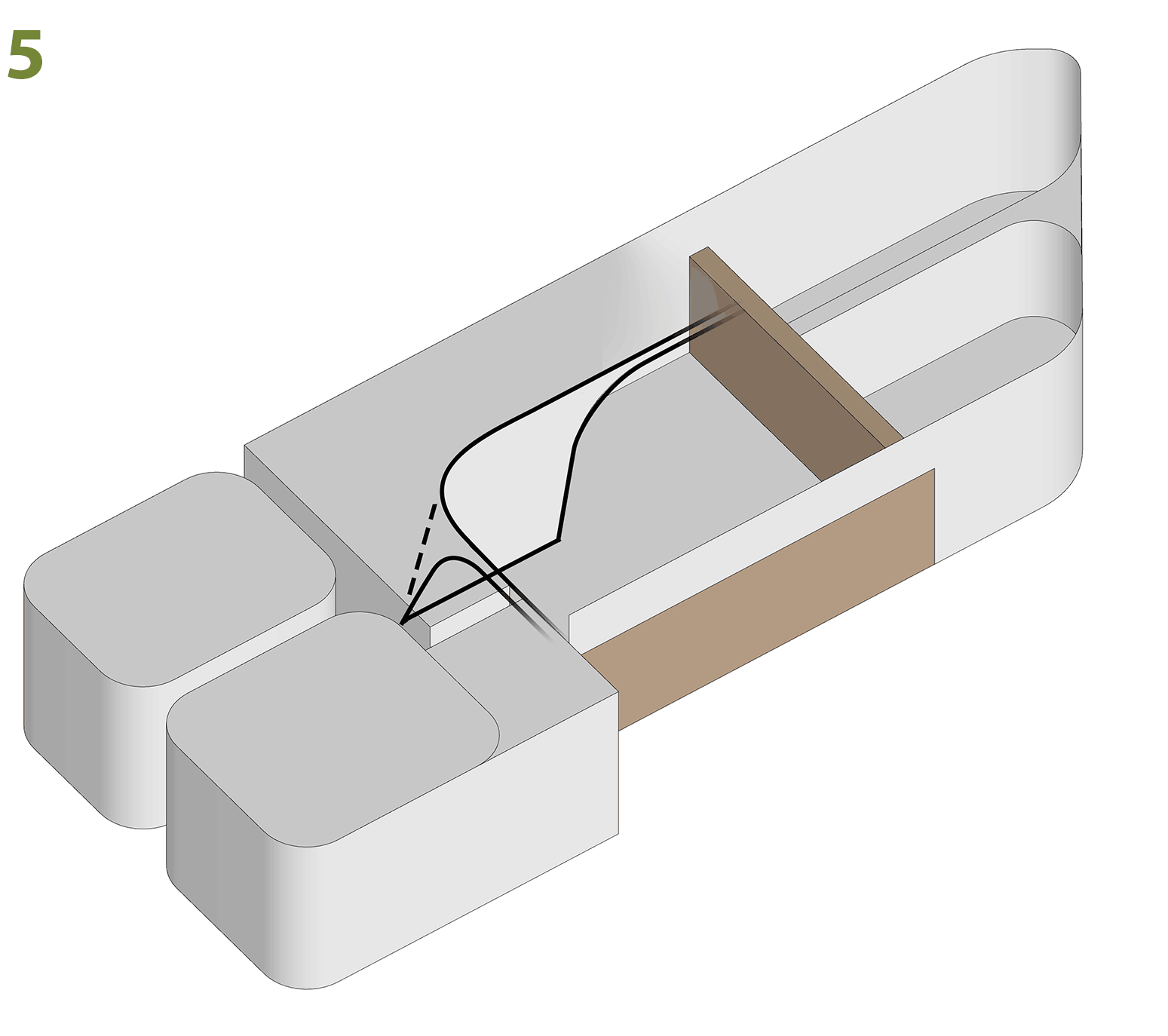

    diagram 5


    مرحله پنجم تعریف یک الگوی بصری بر اساس صفحه منحنی

    آبدارخانه، زائده ای بود که یکپارچگی فضا را به هم زده بود.
    آن را با دیگر دیوارها ترکیب،و به یک حجم واحدتبدیل کردیم.

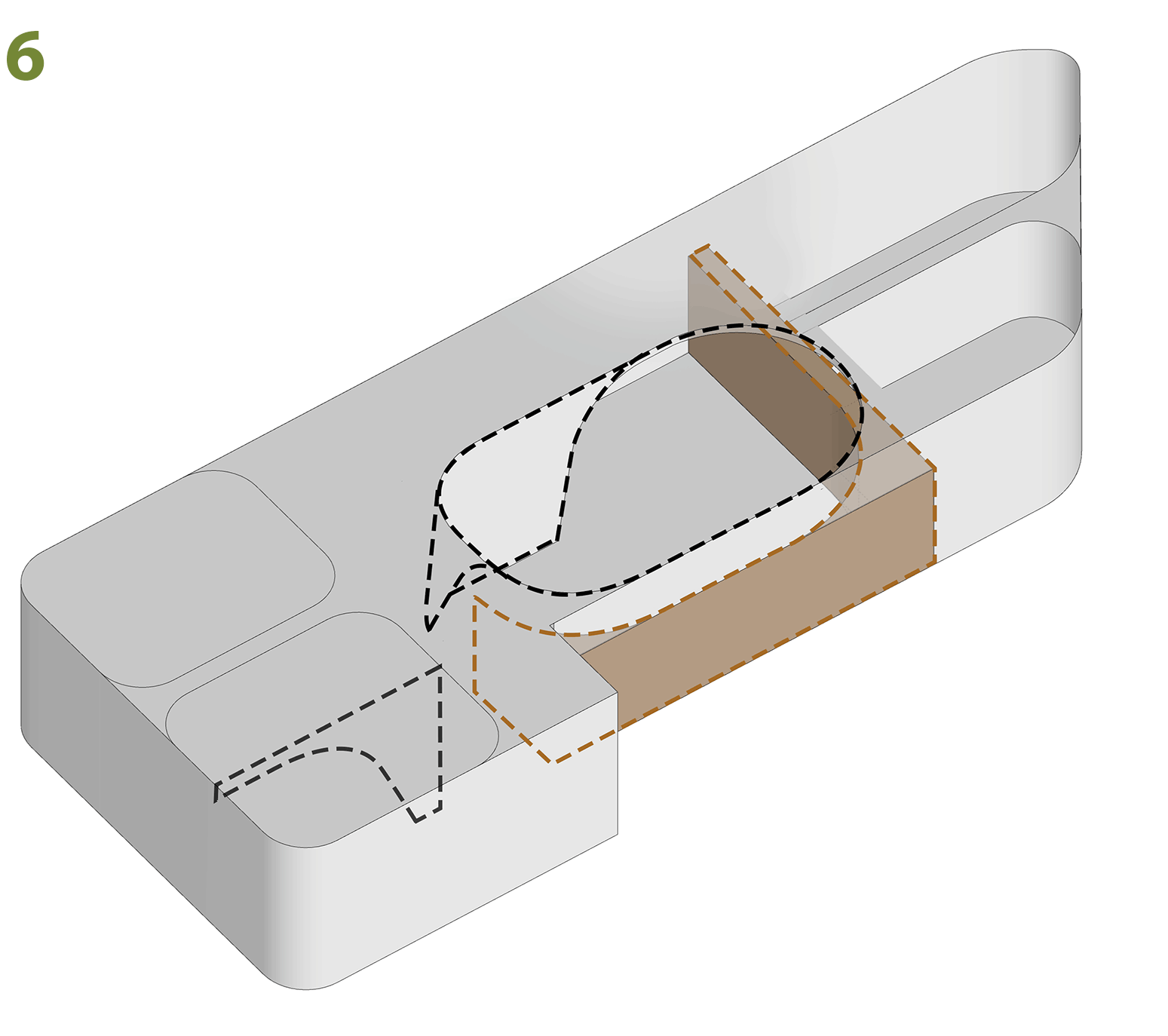

  • diagram 6

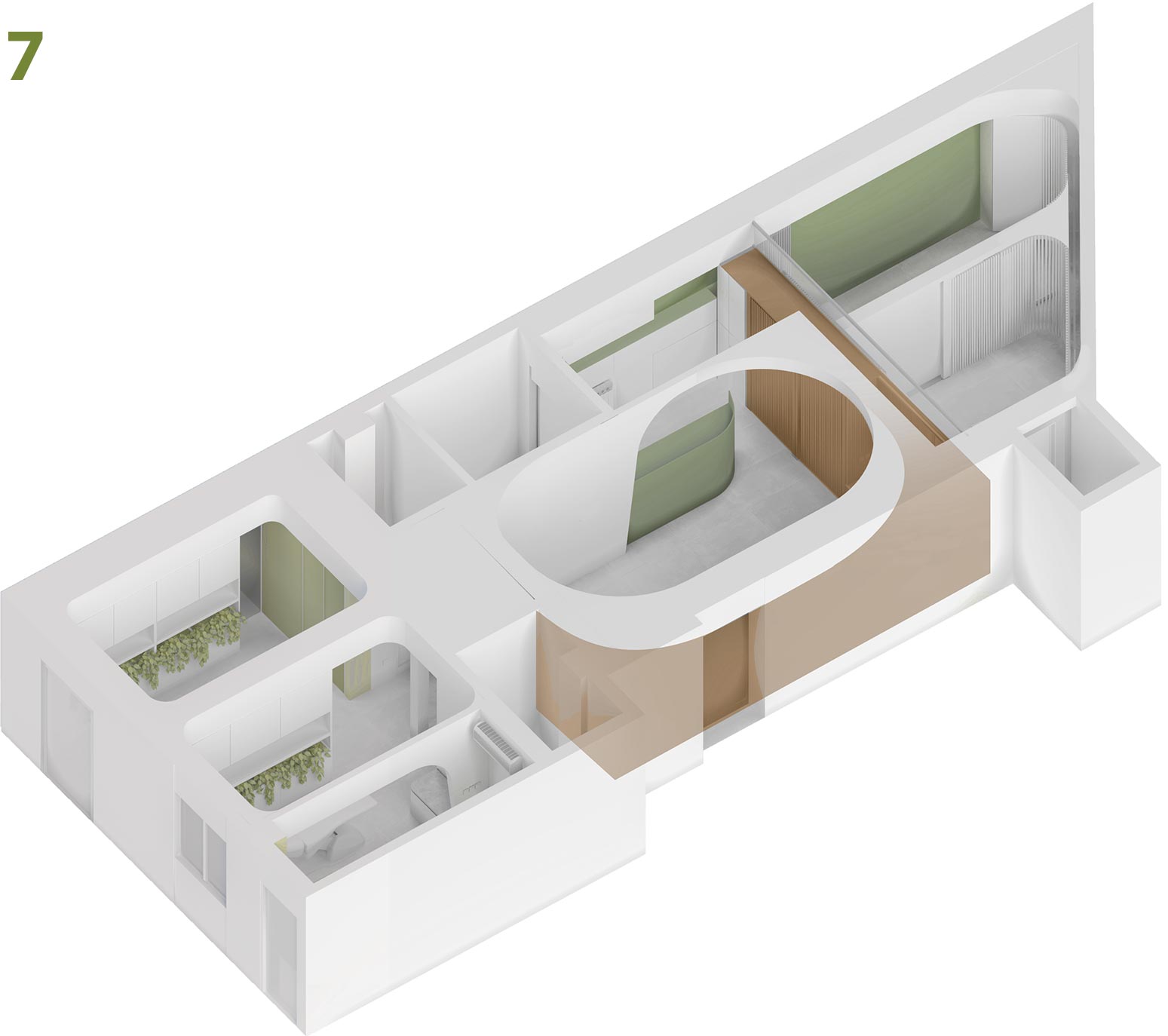

    diagram 7



    مرحله ششم تعمیم الگوی منحنی به دیگر بخش های پروژه

    در نهایت، این پروژه از اجزایی هندسه ای منحنی تشکیل شد
    که یک آبژه (دیوارهای فضای انتظار) در آن قرار گرفته بود.

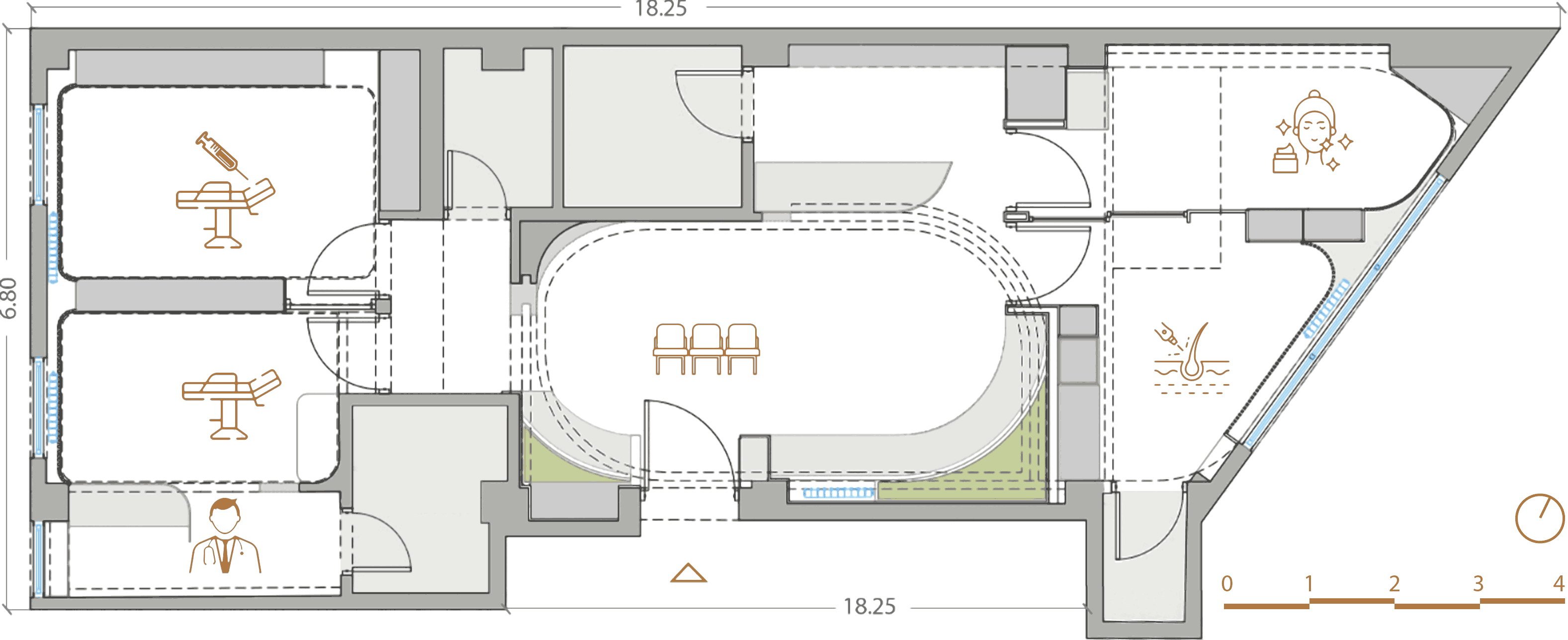

  • floor plan

    پلان پروژه ی کلینیک درمیس

  • dermis clinic renovation
  • dermis clinic renovation

  • dermis clinic renovation

  • dermis clinic renovation
  • dermis clinic renovation

  • dermis clinic renovation

  • dermis clinic renovation

  • dermis clinic renovation

  • dermis clinic renovation
  • dermis clinic renovation

  • dermis clinic renovation

  • dermis clinic renovation
  • dermis clinic renovation

  • dermis clinic renovation

  • dermis clinic renovation

  • dermis clinic renovation

  • dermis clinic renovation
  • dermis clinic renovation

  • dermis clinic renovation

  • dermis clinic renovation

  • dermis clinic renovation

  • dermis clinic renovation

  • dermis clinic renovation


  • plan

    پلان سقف کاذب
